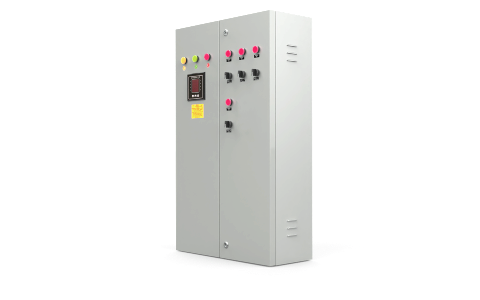

PLC 80KW 应用自动型

LED显示屏行业，配电柜作为核心组件之一，其性能和可靠性直接影响着显示屏的稳定性和使用寿命，由于LED显示屏由大量开关电源供电，屏体启动瞬间电流极大，易对电网形成冲击，故对于功率超过10KW的显示屏，应配备LED显示屏专用智能配电柜。本产品采用户内壳体，总荷载功率80KW，可接24路单相用电设备（如显示屏回路、空调回路、风机回路）；可实现过流、短路等多重保护，可实现手动上断电、PLC上电、关电功能，标配断路器选用德力西产品，接触器选用施耐德产品。PLC供电选用明纬高可靠工业级产品，控制器采用欧姆龙/IPMS/西门子PLC产品。具备RS232\TCP/IP通讯，可接入中控系统进行联控；且配备有烟雾、温度……等传感器接入端口。快速便捷的实现对LED显示系统的外部数据监测，并可通过预置方案进行电柜、LED显示屏超温、烟雾、入侵等报警、通过设定阀值自动智能保护控制，可实现无人值守功能。该系统采用B/S架构可跨多平台使用全面兼容Windows Linux 安卓鸿蒙麒麟……等操作系统。

主要特性

功能特点

1.全系采用两级保护；输入断路器选用塑壳断路器，输出断路器选用微型断路器。

2. 支持PLC远程对电源系统进行实时监控与管理。

3.可选择手动、PLC远程、定时自动控制上、断电。

4.标配过流、短路保护。

5.不同颜色指示灯区分相线进电情况。

6.手动、停止、自动，三档面板控制切换旋钮。

7.关键器件全部采用国际知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接，箱内线径均备有20%以上安全余量。

8.市电断电后再来电状态选择，确保设备在来电后的稳定运行。

9.全系标配回路状态检测、电流电压检测，过载保护，欠压、欠流保护、入侵保护、烟雾保护、电柜超温保护，LED屏超温保护、联动保护等多种保护功能。

10. 多通道分步式自动逐级延时上电。

11.支持8组定时任务自动控制管理。

12. 产品均按照国家标准规范设计、制作，壳体设计上进行独特的加固，采用1.2或以上厚度材料钣金喷塑。

13. 全系预置各类预案，联机使用时可以远程监视电柜上电状态，脱机使用可自动实现预案逻辑联动。

14．全系标配带漏电保护的检修插座及照明控制回路。

15.系统可跨多平台使用，全面兼容Windows Linux 安卓鸿蒙麒麟……等操作系统。

技术参数

额定容量	80KW
输出回路	24个单相回路
输出通道数量	四通道
输入输出电压	输入三相五线制380V，输出单相220V
每路输出额定功率	≤3.5KW
上、断电控制方式	手动/远程/定时自动
短路、过载保护	有
分步逐级延时上电	有
计划任务开、关电	8组定时开关可每个通道可根据负载设备不同（如显示屏、空调、电脑、音响系统）设置不同时间，支持日、星期设置
远程上电	有
逻辑联动控制	有
中控控制	有
通讯方式	TCP/IP网络/RS232/RS485
环境状态检测	状态异常告警
回路状态检测	有
市电断电再来电状态检测	有
温、湿度检测	有
电流、电压检测	有
欠压、过压保护	有
烟雾报警、保护	有
显示屏超温报警、保护	有
配电柜超温断电保护	有
联动保护	有
进线方式	上下均可进线
壳体尺寸	600mm1000mm250mm
