PLC 20KW 应用自动型

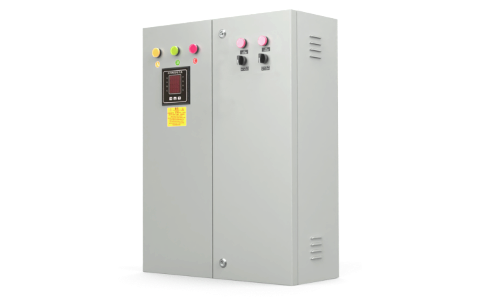

LED显示屏行业,配电柜作为核心组件之一,其性能和可靠性直接影响着显示屏的稳定性和使用寿命,由于LED显示屏由大量开关电源供电,屏体启动瞬间电流极大,易对电网形成冲击,故对于功率超过10KW的显示屏,应配备LED显示屏专用智能配电柜。 本产品采用户内壳体,总荷载功率20KW,可接6路单相用电设备(如显示屏回路、空调回路、风机回路);可实现过流、短路等多重保护,可实现手动上断电、PLC上电、关电功能,标配断路器选用德力西产品,接触器选用施耐德产品。PLC供电选用明纬高可靠工业级产品,控制器采用欧姆龙/IPMS/西门子PLC产品。具备RS232\TCP/IP通讯,可接入中控系统进行联控;且配备有烟雾、温度……等传感器接入端口。快速便捷的实现对LED显示系统的外部数据监测,并可通过预置方案进行电柜、LED显示屏超温、烟雾、入侵等报警、通过设定阀值自动智能保护控制,可实现无人值守功能。该系统采用B/S架构可跨多平台使用全面兼容Windows Linux 安卓 鸿蒙 麒麟……等操作系统。
主要特性
- 功能特点
1.全系采用两级保护;输入断路器选用塑壳断路器,输出断路器选用微型断路器。
2. 支持PLC远程对电源系统进行实时监控与管理。
3.可选择手动、PLC远程、定时自动控制上、断电。
4.标配过流、短路保护。
5.不同颜色指示灯区分相线进电情况。
6.手动、停止、自动,三档面板控制切换旋钮。
7.关键器件全部采用国际知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接,箱内线径均备有20%以上安全余量。
8.市电断电后再来电状态选择,确保设备在来电后的稳定运行。
9.全系标配回路状态检测、电流电压检测,过载保护,欠压、欠流保护、入侵保护、烟雾保护、电柜超温保护,LED屏超温保护、联动保护等多种保护功能。
10. 多通道分步式自动逐级延时上电。
11.支持8组定时任务自动控制管理。
12. 产品均按照国家标准规范设计、制作,壳体设计上进行独特的加固,采用1.2或以上厚度材料钣金喷塑。
13. 全系预置各类预案,联机使用时可以远程监视电柜上电状态,脱机使用可自动实现预案逻辑联动。
14.全系标配带漏电保护的检修插座及照明控制回路。
15.系统可跨多平台使用,全面兼容Windows
Linux 安卓 鸿蒙 麒麟……等操作系统。
- 技术参数
额定容量 |
20KW |
输出回路 |
6个单相回路 |
输出通道数量 |
双通道 |
输入输出电压 |
输入三相五线制380V,输出单相220V |
每路输出额定功率 |
≤3.5KW |
上、断电控制方式 |
手动/远程/定时自动 |
短路、过载保护 |
有 |
分步逐级延时上电 |
有 |
计划任务开、关电 |
8组定时开关 可每个通道可根据负载设备不同(如显示屏、空调、电脑、音响系统)设置不同时间,支持日、星期设置 |
远程上电 |
有 |
逻辑联动控制 |
有 |
中控控制 |
有 |
通讯方式 |
TCP/IP网络/RS232/RS485 |
环境状态检测 |
状态异常告警 |
回路状态检测 |
有 |
市电断电再来电状态检测 |
有 |
温、湿度检测 |
有 |
电流、电压检测 |
有 |
欠压、过压保护 |
有 |
烟雾报警、保护 |
有 |
显示屏超温报警、保护 |
有 |
配电柜超温断电保护 |
有 |
联动保护 |
有 |
进线方式 |
上下均可进线 |
壳体尺寸 |
600mm*800mm*200mm |
