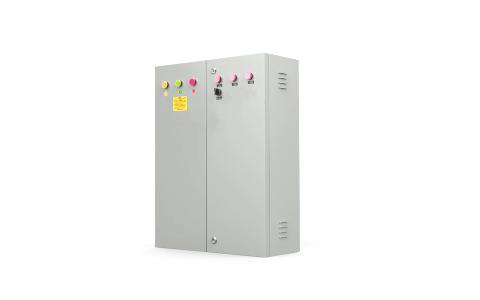

时控型 50KW 配电箱

在LED显示屏行业，配电柜作为核心组件之一，其性能和可靠性直接影响着显示屏的稳定性和使用寿命，由于LED显示屏由大量开关电源供电，屏体启动瞬间电流极大，易对电网形成冲击，故对于功率超过10KW的显示屏，应配备LED显示屏专用智能配电柜。本产品采用户内壳体，总荷载功率50KW，可接15路单相用电设备（如显示屏回路、空调回路、风机回路）；可实现过流、短路保护，分步逐级延时上电。可实现手动上断电、定时自动上电、关电功能，标配断路器选用德力西产品，接触器选用施耐德产品。确保系统供电稳定。

主要特性

功能特点

1.全系采用两级保护；输入断路器选用塑壳断路器，输出断路器选用微型断路；

2.支持16组定时自动操作任务管理。

3.可选择手动或定时设置自动控制上、断电两种控制方式。

5.不同颜色相序进电指示灯区分相线进电。

6.手动、停止、定时，三档面板控制切换旋钮。

7. 多通道分步式逐级延时上电;。

8.关键器件全部采用国际知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接，箱内线径均备有20%以上安全余量。

9. 产品均按照国家标准规范设计、制作，壳体设计上进行独特的加固，采用1.2或以上厚度材料钣金喷塑。

10、全系标配带漏电保护的检修插座及照明控制回路，便于技术人员在现场对显示屏进行检修。

技术参数

额定容量	50KW
输出回路	15个单相回路
输出通道数量	四通道
输入输出电压	输入三相五线制380V，输出单相220V
每路输出额定功率	≤3.5KW
定时自动上、断电	有
短路、过载保护	有
逐级延时上电	有
面板控制旋钮	有
照明检修插座	有
相序指示灯	有
进线方式	上下均可进线
外壳尺寸	600mm800mm200mm
