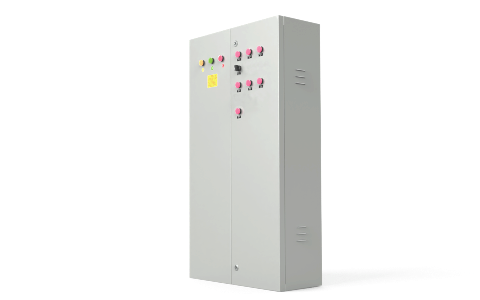

130KW 多功能卡 LED屏配电柜
在LED显示屏行业，配电柜作为核心组件之一，其性能和可靠性直接影响着显示屏的稳定性和使用寿命，由于LED显示屏由大量开关电源供电，屏体启动瞬间电流极大，易对电网形成冲击，故对于功率超过10KW的显示屏，应配备LED显示屏专用智能配电柜。 本产品采用户内壳体，总荷载功率130KW，可接39路单相用电设备（如显示屏回路、空调回路、风机回路）；可实现过流、短路保护，分步逐级延时上电。可实现手动上断电、多功能卡远程自动上电、关电功能，标配断路器选用德力西产品，接触器选用施耐德产品。多功能卡供电选用明纬高可靠工业级产品，确保系统供电稳定。
主要特性
- 功能特点
1.全系采用两级保护；输入断路器选用塑壳断路器，输出断路器选用微型断路器。
2.支持多功能卡对电源系统进行远程智能控制。
3.可选择手动或多功能卡控制上、断电两种控制方式。
4.标配过流、短路保护。
5.不同颜色相序进电指示灯区分相线进电情况。
6.手动、停止、自动，三档面板控制切换旋钮。
7.多通道分步式逐级延时上电。
8.关键器件全部采用国际知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接，箱内线径均备有20%以上安全余量。
9. 产品均按照国家标准规范设计、制作，壳体设计上进行独特的加固，采用1.2或以上厚度材料钣金喷塑。
10.全系标配带漏电保护的检修插座及照明控制回路。
- 技术参数
|
额定容量 |
130KW |
|
输出回路 |
39个单相回路 |
|
输出通道数量 |
七通道 |
|
输入输出电压 |
输入三相五线制380V，输出单相220V |
|
每路输出额定功率 |
≤3.5KW |
|
上、断电控制方式 |
手动/多功能卡远程 |
|
短路、过载保护 |
有 |
|
逐级延时上电 |
有 |
|
计划任务开、关电 |
有 |
|
进线方式 |
上下均可进线 |
|
照明检修插座 |
有 |
|
相序指示灯 |
有 |
|
面板控制旋钮 |
有 |
|
控制指示灯 |
有 |
|
自动逐级延时上电 |
有 |
|
外壳尺寸 |
700mmx1200mm×250mm |
