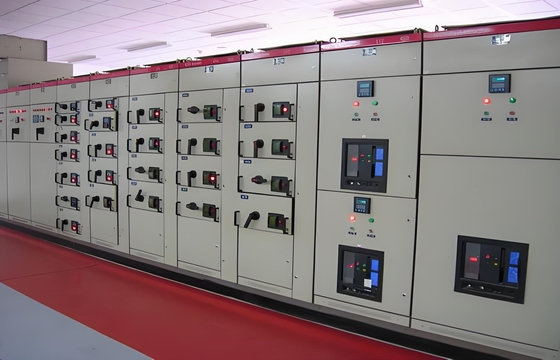

主要特性

•    功能特点

抽屉层高的模数为160mm。其中1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。每台柜最多能安装11个1单元抽屉或22个1/2单元的抽屉。其中一单元以上抽屉才采用多功能后板。抽屉进出线根据电流大小采用不同片数的同一规格式结构的插件。1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件.抽屉单元设有机械联锁装置。装置转接的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其单元工作，使故障局限在最小范围。MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门（机）群的需要。装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆室内，使安装维修方便。同一电源配电系统，可以通过限流电抗器匹配限制短路强度和要求。抽屉单元有足够数量的二次插接件（1单元及以上为32对,1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求设备运行条件：

1.环境条件

最高温度：+40℃ 最低温度：-20℃ 24小时内平均温度不得高于+35℃，

最大日温差：20℃ 多年平均气压：1010.8Hpa

2．大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许有较高的湿度，例如+20℃时为90%

最大海拔高度2000m 环境相对湿度：（25℃）95%

地震烈度：8度 污秽等级爬距：2.7cm/KV

3.运行条件

系统额定电压：380/220V

系统最高电压：420/240V

系统额定频率：50HZ

系统中性点接地方式：接地

4.场地条件：户内安装

1、 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和10mm和∮9.2的安装孔，内部安装灵活方便。

2、 主构架装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。

3、 装置的各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。

4、 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

5、 电缆隔室的设计使电缆上下进出均十分方便。
