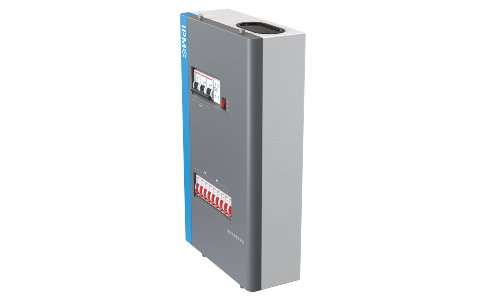

30KW PLC LED屏配电箱

在LED显示屏行业，配电柜作为核心组件之一，其性能和可靠性直接影响着显示屏的稳定性和使用寿命，由于LED显示屏由大量开关电源供电，屏体启动瞬间电流极大，易对电网形成冲击，故对于功率超过10KW的显示屏，应配备LED显示屏专用智能配电柜。本产品采用户内壳体，总荷载功率30KW，可接9路单相用电设备（如显示屏回路、空调回路、风机回路）；可实现过流、短路保护，可实现手动上断电、PLC上电、关电功能，具备RS232\TCP/IP通讯，可接入中控系统进行联控；帮助您快速便捷的实现对LED显示系统的外部数据监测和远程智能电源控制。该系统采用B/S架构可跨多平台使用全面兼Windows Linux 安卓鸿蒙麒麟……等操作系统。

主要特性

功能特点

1.全系采用两级保护；输入断路器选用塑壳断路器，输出断路器选用微型断路器。2.支持PLC远程对电源系统进行实时监控与管理。

3.可选择手动、PLC远程控制上、断电。

4.标配过流、短路保护

6.手动、停止、自动，三档面板控制切换开关。

7.关键器件全部采用知名品牌元器件制作;线缆全部选用国标铜电缆、所有的线缆全部采用紫铜端子压接，箱内线径均备有20%以上安全余量。

8. 多通道自动分步式逐级延时上电。

9. 产品均按照国家标准规范设计、制作，壳体设计上进行独特的加固，采用1.2或以上厚度材料钣金喷塑。

10. 全系预置各类预案，联机使用时可以远程监视电柜上电状态，脱机使用可自动实按预案逻辑联动。

11．全系标配带漏电保护的检修插座。

12.系统可跨多平台使用，全面兼容Windows Linux 安卓鸿蒙麒麟……等操作系统。

技术参数

额定容量	30KW
输出回路	9个单相回路
输出通道数量	三通道
输入输出电压	输入三相五线制380V，输出单相220V
每路输出额定功率	≤3.5KW
上、断电控制方式	手动/PLC远程
执行标准	GB/T7251.3-2017
安装方式	壁挂式
短路、过载保护	有
分步逐级延时上电	有
计划任务开、关电	8组定时开关可每个通道可根据负载设备不同（如显示屏、空调、电脑、音响系统）设置不同时间，支持日、星期设置
远程上电	有
逻辑联动控制	有
中控控制	有
面板单路控制微断	有
照明检修插座	有
面板控制选择开关	有
工作环境温度	-5℃~+40℃
通讯方式	TCP/IP网络/RS232/RS485
环境状态检测	状态异常告警
进线方式	上下均可进线
壳体尺寸	300mm500mm110mm
